1 简介

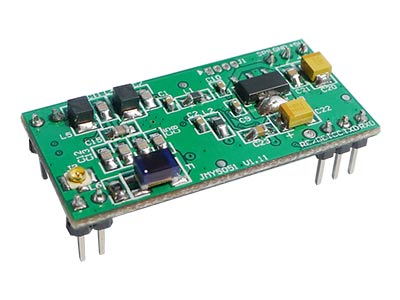

JMY5051 系列是 JMY505 系列的兼容模块，区别是 JMY5051 系列使用 NXP CLRC663 射频 芯片，性能更加，而且支持更多类型的卡片详见模块功能配置表。JMY5051 是一个由用户通过 IIC 或 UART 接口发送命令，从而完成对非接触 IC 卡的读写等操作的一个模块式电路。 JMY5051 功能繁多，支持多种非接触 IC 卡的操作，支持多家不同供应商的卡片。设计者 对非接触IC卡的命令进行了分类整合，因此用户通过IIC或UART 对模块发出的命令相对简单， 但是却能完成对各种非接触 IC 卡的全面操作。 射频电路与天线之间使用阻抗分析仪调整以匹配阻抗，能达到非常好的读写性能和非常好 的稳定性。JMY5051 的射频天线与模块采用分体设计，模块与天线直接采用 50ohm 同轴电缆连 接，长度可以达到10米依然能保证比较好的读写效果，在用户的设计中此连线距离一般为60cm， 可以达到最佳性能和稳定性。

2 特点

● 射频基站：  NXP CL RC663

● 工作频率：  13.56MHz

● 天线连接电缆： 60cm，可以定制长度，最长 10m

● 可读卡型：     参考读卡类型

● 防冲突能力： 全功能防冲突，可以同时处理多张卡，可设定为只处理单张卡

● 自动寻卡：   支持，默认关闭

● 供电电压：   DC 5V（±0.5V ）

● 接口：   IIC 和 UART（通过由 SPS 引脚选择，推荐使用 IIC）

● 通讯速率：  IIC  400Kbps      UART 19.2Kbps /115.2Kbps

● 最大指令长度： 254 字节

● 接口电平：   3.3V（TTL 电平，5V 兼容）

● 最大功耗：   70mA

● 读卡距离：   100mm（与卡片和天线设计有关）

● 尺寸：    21mm*42mm

● 封装形式：  DIP32

● 重量：    约 15 克

● ISP：    支持

● 工作温度：   -25 ~ +85 ℃

● 储存温度：   -40 ~ +125 ℃

● RoHS：   支持
