太阳能并网发电光伏电站电缆施工

光伏发电工程中电缆工程建设费用一般比较大，敷设方式的选择直接影响着建设费用，所以合理规划、正确选择电缆的敷设方式，是电缆设计工作的重要环节。

1、电缆的敷设电缆敷设方式根据工程情况、环境条件和电缆规格型号、数量等因素综合考虑，且按满足运行可靠、便于维护的要求和技术经济合理的原则来选择。光伏发电项目直流电缆的敷设主要有直埋铺沙垫砖敷设、穿管敷设、槽架内敷设、电缆沟敷设、隧道敷设等，交流电缆的敷设与一般电力系统敷设方式差异不大。直流电缆多用于光伏组件之间、组串至直流汇流箱之间、汇流箱至逆变器之间，其截面积小、数量大，通常情况下电缆沿组件支架绑扎或穿管直埋进行敷设，在敷设时一般要考虑：

1）组件之间连接电缆及组串与汇流箱之间连接电缆，尽可能利用组件支架作为电缆敷设的通道支撑与固定，可在一定程度上降低环境因素的影响的作用

2）电缆敷设的受力要均匀适当，不宜过紧，光伏场所一般昼夜温差较大，应避免热胀冷缩造成线缆断裂。

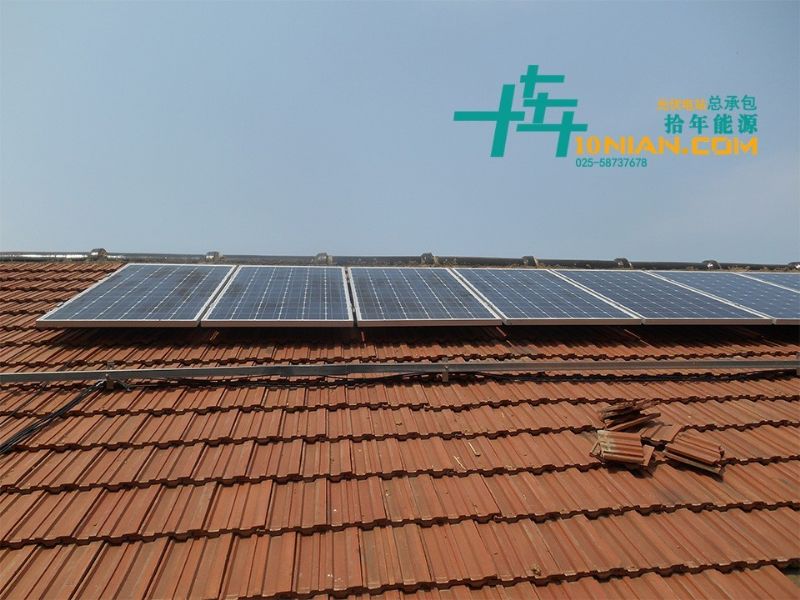

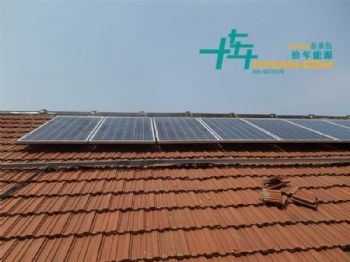

3）在建筑物表面的光伏材料电缆引线，要考虑建筑整体美观，敷设设位置应避开在墙和支架的锐角边缘敷设电缆，以免切磨损伤绝缘层引起短路，或受剪切力切断导线引起短路。同时要考虑电缆线路遭直击雷等问题。

4）合理规划电缆敷设路径，减少交叉，尽可能的合并敷设以减少项目施工过程中的土方开挖量以及电缆用量。

2、连接光伏发电系统中的直流线缆多为室外敷设，连接方式以接头插接为主，可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。其他的电缆连接与一般电力系统中电缆连接方式大致相同。
