斜屋面固定式光伏支架

考虑到斜屋面承载能力一般较差，在斜屋面上组件大多直接平铺安装，组件方位角及倾角一般与屋面一致。根据斜屋面的不同，可分为瓦片屋顶安装系统与轻钢屋顶安装系统

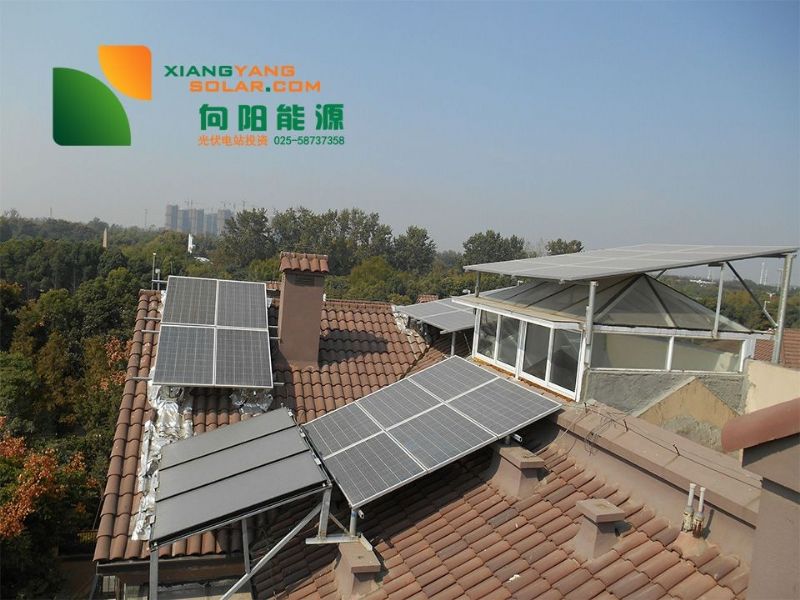

1）瓦片屋顶安装系统

瓦片屋顶安装光伏发电系统主要由挂钩、导轨、压块以及螺栓等连接件组成。

2）轻钢屋顶安装系统

轻钢屋顶，也叫彩钢瓦屋顶，主要用于工业厂房、仓库等。根据彩钢瓦形式不同，可以将其分为角弛型轻钢屋顶、直立锁边型钢屋顶以及梯型轻钢屋顶。

角驰型轻钢屋顶和直立锁边型轻钢屋顶主要通过夹具作为连接件，将导轨固定在屋面上，而梯型轻钢屋顶需要采用自攻螺栓将连接件固定在屋面。

不管哪一种屋面形式，在选择连接件时一定要进行实地测量“角弛”“直立边”“梯形”尺寸，确保连接件和屋面匹配，而在梯型轻钢屋顶支架安装时还要做好防水措施，避免螺栓钻孔处发生漏水。

目前彩钢屋面多为坡屋面，常见的坡度为5％和10％。屋面板为压型钢板或压型夹芯板，下部为檩条，檩条搭设在门式钢架等主要支撑结构上。在国内，此种类型的屋面安装光伏电站实例较多。对于此种屋面，光伏组件可沿屋面坡度平行铺设，也可以设计成一定倾角的方式布置。上部支架可通过不同的连接件、紧固件与屋面承重结构连接。
