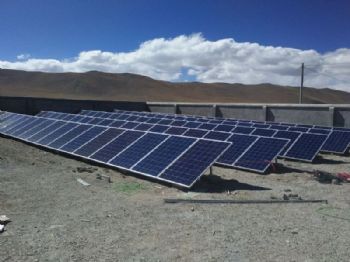

光伏电站支架的选型与对比

（1）材料强度方面

支架一般采用q235b钢材与铝合金挤压型材6063t6，强度方面，6063t6铝合金大概为0235b钢材的68％－69％，所以一般在强风地区、跨度比较大等情况下钢材优于铝合金型材。

（2）挠度变形方面

结构的挠度变形与型材的形状尺寸、弹性模量（材料固有的一个参数）有关系，与材料的强度没有直接联系。

在同等条件下，铝合金型材变形量是钢材的2．9倍，重量是钢材的35％，造价方面在同等重量下，铝材是钢材的3倍。所以一般在强风地区、跨度比较大的电站钢材性价比优于铝合金型材。

（3）防腐蚀方面

目前支架主要的防腐蚀方式钢材采用热浸镀锌55－80m，铝合金采用阳极氧化5－10m。铝合金在大气环境下，处于钝化区，其表面形成一层致密的氧化膜，阻碍了活性铝基体表面与周围大气相接触，故具有非常好的耐腐蚀性，且腐蚀速率随时间的延长而减小。钢材在普通条件下（c1－c4类环境），80m镀锌厚度能保证使用20年以上，但在高湿度工业区或高盐度海滨甚至温带海水里则腐蚀速度加快，镀锌量需要100pm以上并且需要每年定期维护。

（4）其他方面对比腐蚀方面

①外观：

铝合金型材有很多种表面处理方式，如阳极氧化、化学抛光、氟碳喷涂、电泳涂漆等。外表美观并能适应各种强腐蚀作用的环境。

钢材则一般采用热浸镀锌、表面喷涂、油漆涂层等方式。外观差于铝合金型材。在防腐蚀方面也差于铝型材。

②截面多样性

铝合金型材一般加工方式有挤压、铸造、折弯、冲压等方式。挤压生产是目前主流生产方式，通过开挤压模的方式，可以达到生产出任意截面型材，并且生产速度比较快。

钢材则一般采用辊压、铸造、折弯、冲压等方式。目前辊压是生产冷弯型钢的主流生产方式。截面则需要通过辊压轮组来调节，但一般机器定型后只能生产同类产品，尺寸方面调节，而截面形状无法改变，如c型钢、z型钢等截面。

5）综合性能对比

①铝合金型材质量轻、外表美观、防腐蚀性能极佳，一般用于对承重有要求的家庭屋顶光伏、强腐蚀环境。

②钢材强度高、承受荷载时挠度变形小，一般用于普通电站或用于受力比较大的部件。

③造价方面：一般情况下，基本风压在0．6kn／m，跨度在2m以下，铝合金支架造价为钢结构支架的1．3－1．5倍。在小跨度体系中，（如彩钢板屋顶）铝合金支架与钢结构支架造价相差比较小，并且在重量方面铝合金比钢支架要轻很多，所以非常适合用于彩钢瓦屋顶光伏电站。
