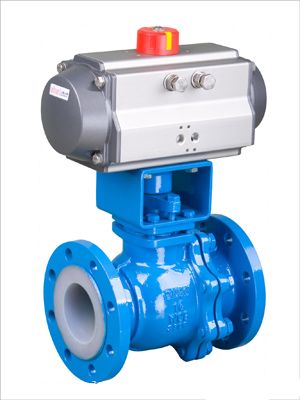

气动衬氟球阀 铸钢气动衬氟球阀

◆产品用途

上海意威衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。

上海意威阀门专业生产衬氟球阀，不锈钢衬氟球阀，衬氟不锈钢球阀，气动衬氟球阀，法兰衬氟球阀

◆特点

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。

2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。

3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程。中的使用安全性

4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字。环形PTFE填料组合，使阀门达到零泄漏

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可。实现在线快速更换、维修

◆执行标准

设计标准：GB12237

结构长度：GB12221

法兰标准：JB/T79-94 GB9113.1-26

检验试验：JB/T9092-99

◆性能参数

型号

Q41F46-10

Q41F46-16

Q41F46-10C

Q41F46-16C

工作压力（MPa）

1.0

1.6

1.0

1.6

适用温度（℃）

-10～150

-20～150

适用介质

腐蚀性介质

材料

阀体

铸铁内衬聚四氟乙烯

铸钢内衬聚四氟乙烯

球体

铸钢外包聚四氟乙烯

密封圈

增强聚四氟乙烯

聚四氟乙烯

填料

聚四氟乙烯
