防雷、接地及过电压保护设计

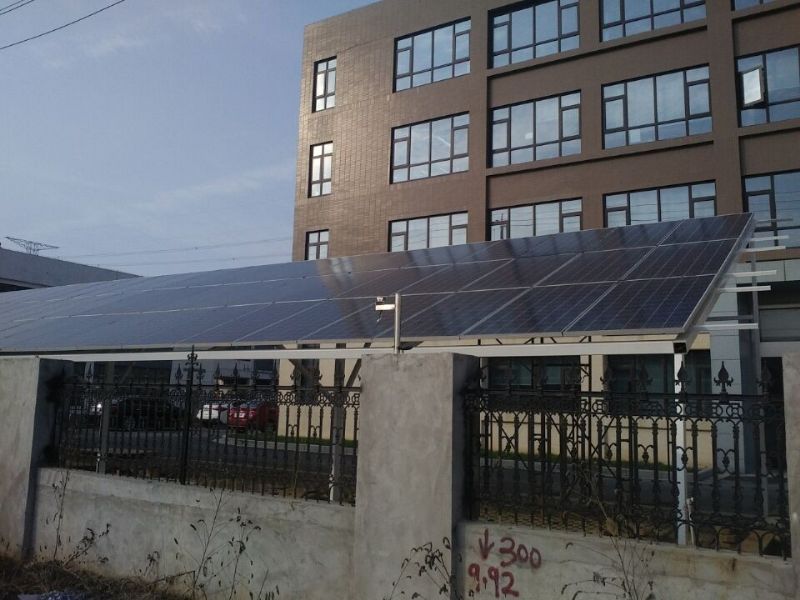

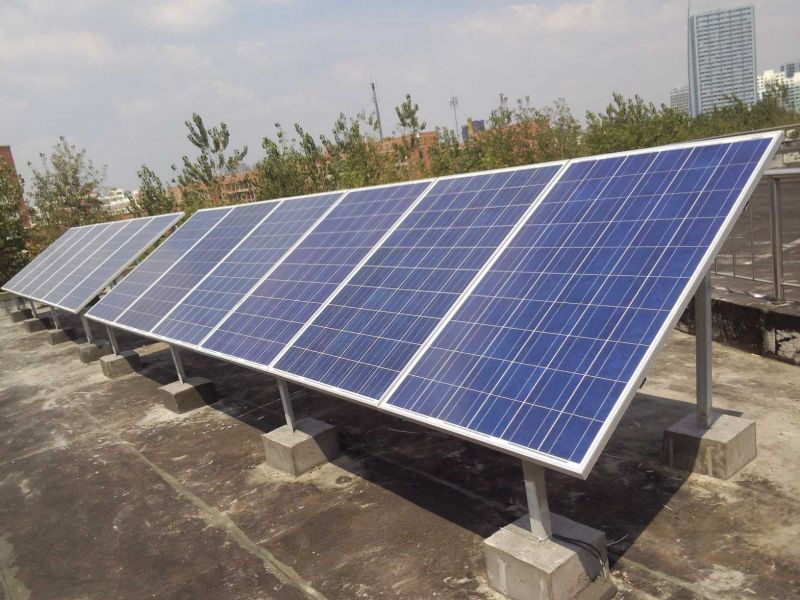

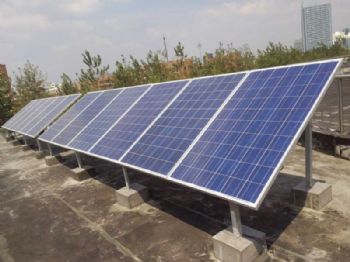

       光伏并网发电系统因为太阳能光伏阵列的面积宽，而且安装在没有遮盖物的室外，因此容易受到雷电引起的过高电压影响。所以，根据安装太阳能光伏发电系统的地区和重要性采取相应的防雷措施。

本系统防雷构成分为防直击雷、防感应雷。

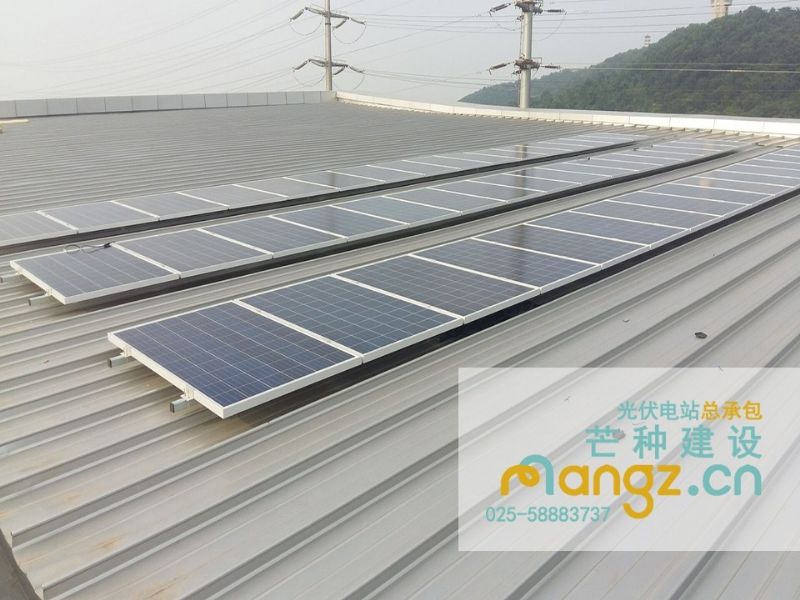

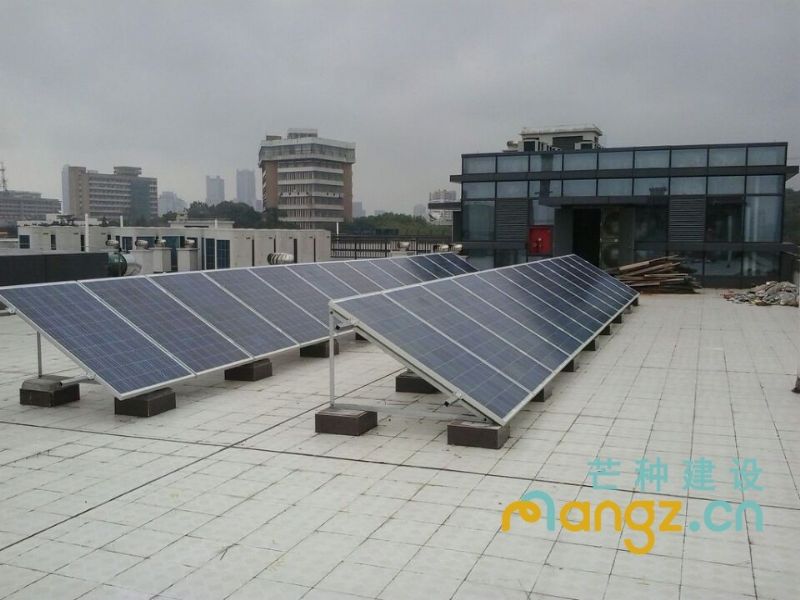

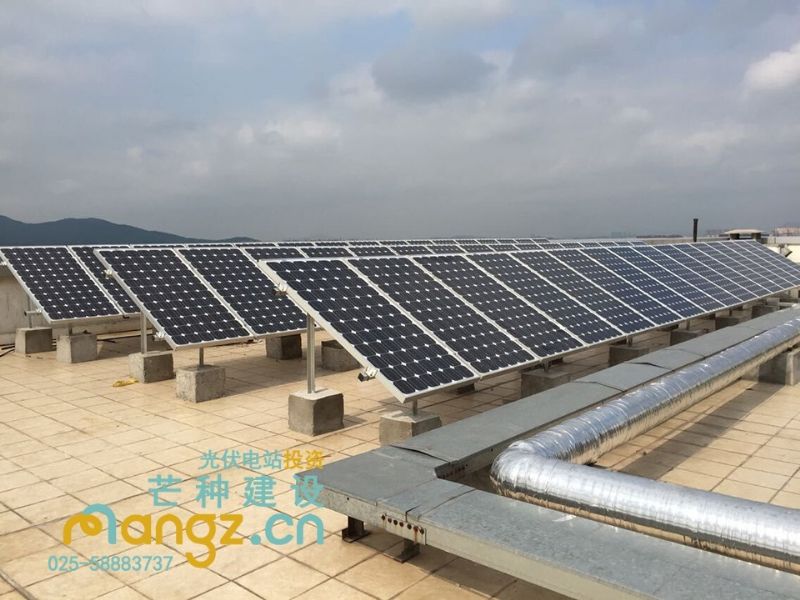

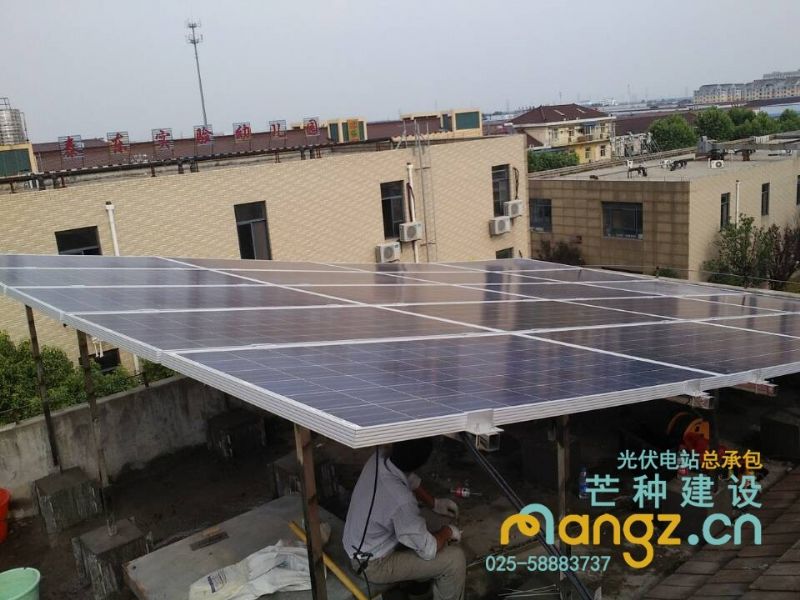

（1）防直击雷设计：本太阳能光伏发电系统太阳能电池板的金属紧固件和地面角钢可靠连接。

（2）防感应雷设计：为防止感应雷给系统设备造成损坏，本设计以下处安装防雷保护装置。

逆变器自身具有防雷保护，达到国家二级防雷标准；

        交流配电柜：为保护逆变器不受市电引入感应雷破坏，在交流配电柜内安装防雷器，交流防雷器串接交流断路器再接到交流输出线上，同时防雷器接地端与pe线连接。

接地

（1）太阳能接地系统的接地电阻小于4欧姆；

（2）本设计中所有支架、电气设备金属外壳等所有金属体均应可靠接地；

（3）本设计中交流部分均设有专用保护接地线（与建筑的接地系统一致）。
