光伏电站的组件支架水泥基础要求

并网发电系统就是太阳能光伏发电系统与常规电网相连，共同承担供电任务。以直接供给交流负载，然后将剩余的电能输入电网，或者直接将产生的全部电能并入电网。并网发电系统主要由光伏组件、支架、逆变器、交直流电缆、光伏并网柜（含计量）、监控系统（运行数据可通过移动端查看）等组成。

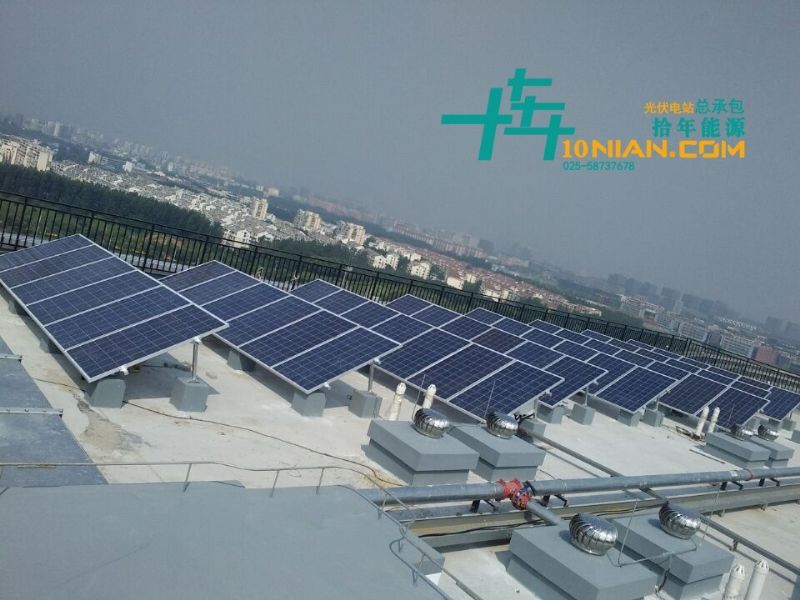

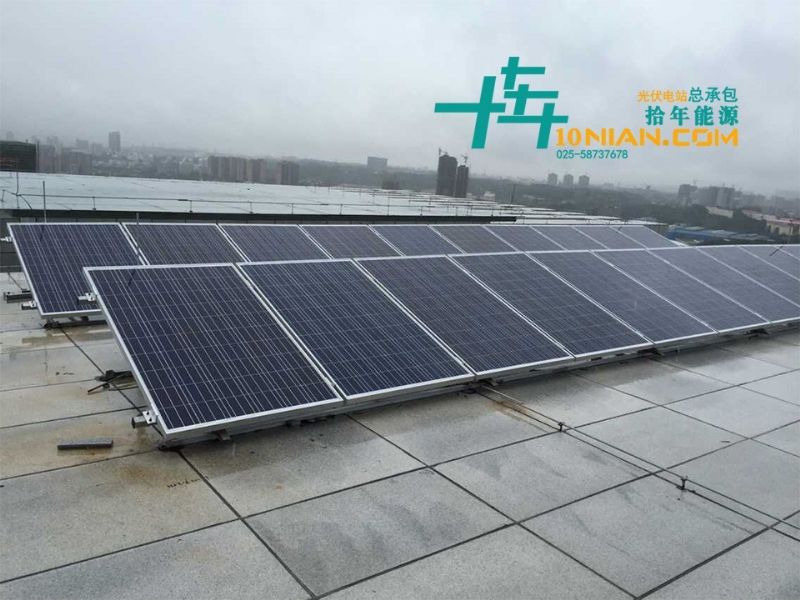

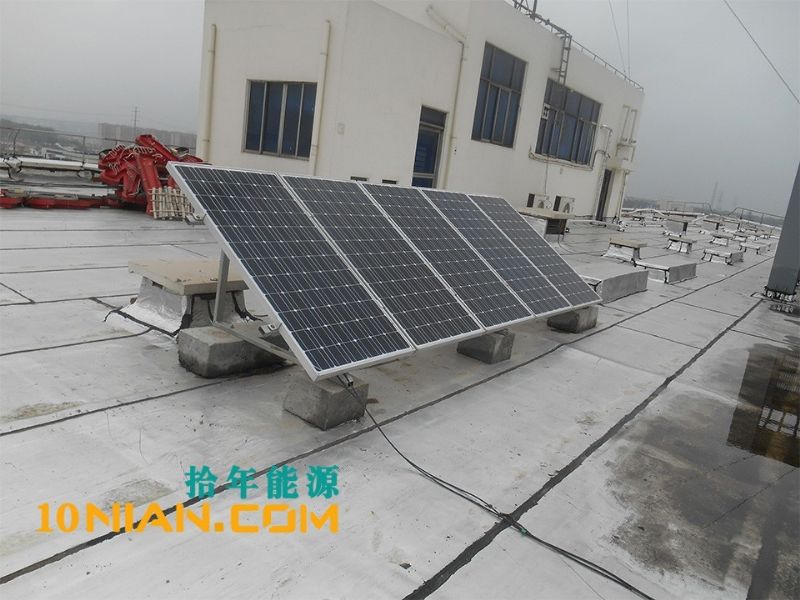

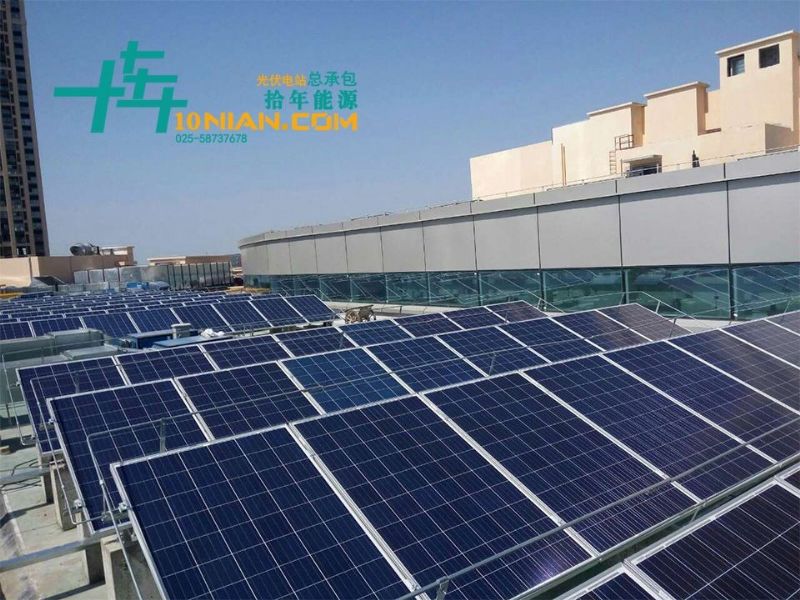

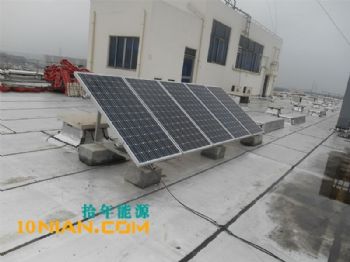

混凝土基础支架是目前平屋面光伏电站中最常用的安装方式，根据基础的形态分为条形基础和独立基础；支架支撑柱与基础的连接通过地脚螺栓连接或直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

混凝土屋顶由于采用配重块基础，而配重块一般重60-80kg左右，所以这种屋顶分布式光伏的安装方式对屋顶承重要求比较高。混凝土屋顶有上人屋面和不人屋面之分，根据《建筑结构荷载规范》(gb50009-2012)规定，上人屋面的活荷载的设计标准值为2.0kn/m²（200kg/m²)，新增光伏组件后，同时上多人的工况不会存在，屋面新增光伏附件荷载0.8kn/m²（含水泥基础，光伏设备约为0.15 kn/m²），活荷载调整为0.5kn/m²，实际新增荷载恒+活=1.3kn/m²未超过原设计值2 kn/m²范围。不上人屋面的活荷载的设计标准值为0.5kn/ m²(50kg/ m²)。因此，对于上人屋面，荷载不小于2.0 kn/m²的屋项，可以判定为适合建设这种形式的光伏电站，而对于不上人屋面，一般不满足此种方式的建设要求。
