1 简介

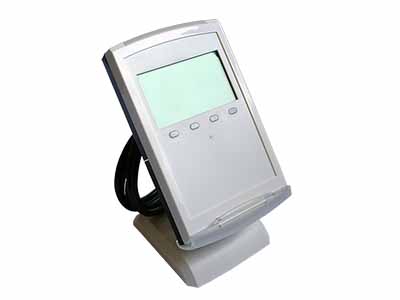

MR801 系列标准 PC/SC 非接触 IC 卡读写器是基于 NXP 芯片设计的桌面式读卡器，全面支持 MIFARE 系列 以及 ISO14443A 和 ISO14443B T=CL 的非接触 CPU 卡， 射频通讯协议支持 EMV2010 和 PBOC 3.0 的认证要求， 射频场强基本符合 EMV2010 和 PBOC 3.0 的要求。 读卡器内置SAM卡插槽，支持任意符合ISO7816(T=0 & T=1)标准的 SAM 卡，支持任意速率的 SAM 卡的复位 和操作，并针对国内的一卡通应用做了优化，支持国内广 泛使用的 38400bps 的 SAM 卡。 公司引进了先进的设备严格监控产品的质量，确保该 读写器具有良好的质量和稳定性。

2 关键特点

● 128*64 点阵 LCD 显示器，支持英文、简体中文、繁体中文、俄文显示

● 标准 PC/SC USB 接口

● 高速 MCU 和高级的软件优化，使得读卡速度非常快

● RF 通讯协议可以通过 EMV 的认证

3 技术指标

● 读卡芯片： MF RC531；FM1722（用于支持上海加密标准，非标准品，需定制）

● 工作频率： 13.56MHz

● 射频标准： ISO14443A，ISO14443B

● 读写距离： 100mm （MIFARE One，典型距离）

● SAM：     2个，支持 ISO7816 T=0 & T=1，支持 PPS，最高可达 230400bps

● 显示：     128 * 64 白背景 LCD 显示屏，4 个 LED，红，黄，蓝，绿

● 显示文字： 英文，简体中文，繁体中文，俄文

● 蜂鸣器：   有

● RTC：     有

● 数据      FLASH：4M bytes（包含字库）

● 接口：    标准 USB PC/SC

● 电源：    DC5V ± 10%

● 最大功耗： 0.9W

● 外形尺寸： 142 * 86 * 22 (mm) (不含底座)

● 重量：    约 150g (不含底座)

● 工作温度： -25 ~ +85 ℃

● 储存温度： -40 ~ +125 ℃

● PC 软件： PCSC Communication Tool，请从我公司网站产品页面下载

● SDK：     基于 Windows，免费提供

● 样例代码： VC

● ISP：     支持
