组件间距计算

      电站总平面布置方案按电池板方阵尺寸和相应电池板阵个数进行规划布置。

      电池方阵的占地面积及布置方式与电站所处地理位置的纬度密不可分。按照经验，太阳能电池板间的间距要满足以下条件：如果在太阳高度角最低的冬至那一天，从当地时间午前9时至午后3时之间，其电池板太阳能电池板的影子互相不影响，则对阵列的电池板阵输出没有影响。

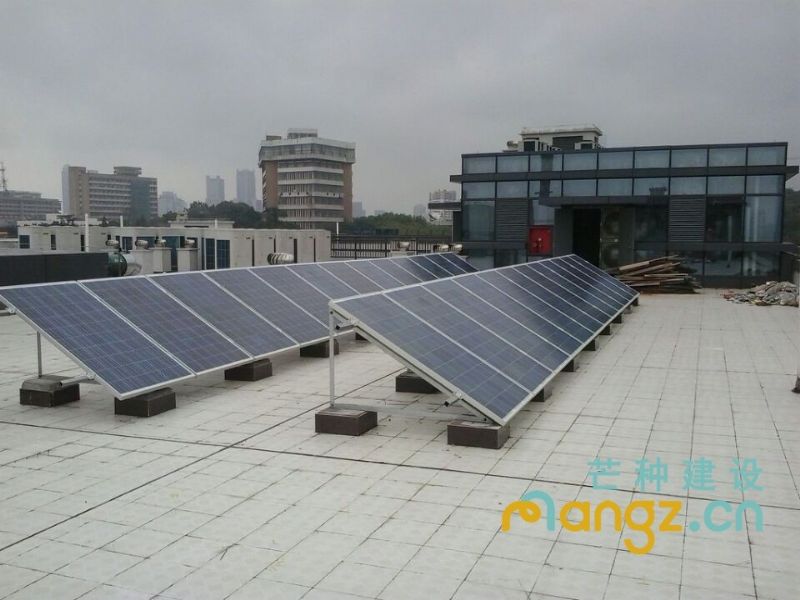

 固定式电池板阵列前后间距示意如下图所示：

太阳能电池板与水平面倾斜角度为15度

      电池板阵列前后排间距的一般确定原则为：冬至当天9:00～15:00太阳能电池板方阵不应被遮挡。方阵阵列间距或可能遮挡物与方阵底边垂直距离应不小于d。

计算公式如下：

式中：φ为纬度(在北半球为正、南半球为负)，该项目纬度为北纬φ=31.23度；

电池板安装倾角a=12°

双排横向排布方式：

太阳能电池板太阳能电池板尺寸为1650×992mm

按照电气专业的布置，2块组件板横向长度为l=1.96m（含边框）

h电池板固定后的投影高度，经计算：

h=l×sina=1.642×sin15=0.417m

将上述各数值代入公式计算：d=0.79m
