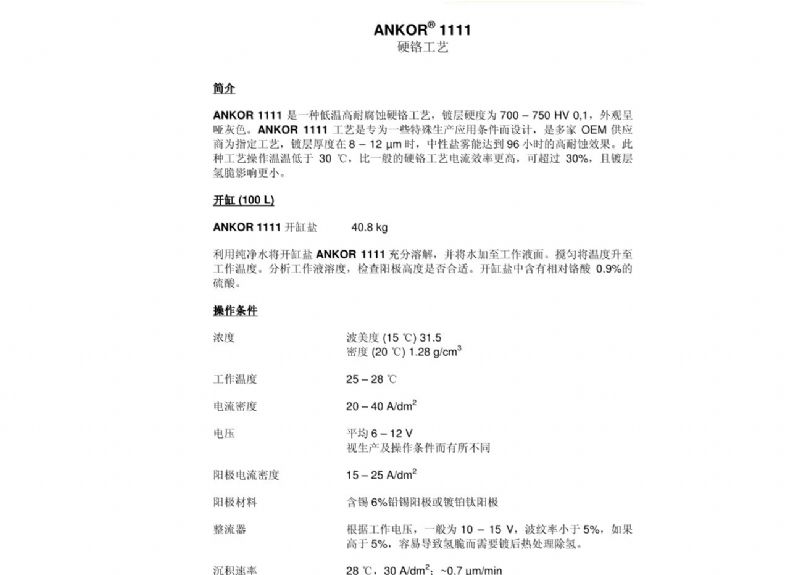

镀软铬工艺

【简介】

alt-cr96是一种低温、软铬电镀工艺，不需要太厚软铬镀层，其中性盐雾就能达到比较理想的耐蚀效果。alt-cr96是一种高耐腐蚀镀铬工艺，镀层硬度为500 - 750 hv0.1，外观呈哑灰色。镀层厚度在8-12μm之间，中性盐雾测试可超过96小时不会产生红锈。工作液温度在30度时电镀软铬工艺电流效率更高，可超过30%，且镀层氢脆影响更小。

【开缸（100 l) 】

铬矸           35.0kg

alt-cr96mu     6.0kg

利用纯净水将开缸盐alt-cr96mu充分溶解，并将水加至工作液面。搅匀将温度升至工作温度。分析工作液溶度，检查阳极高度是否合适。开缸盐中含有相对铬酸0.8%的硫酸。

【操作条件】

工作温度

22-36℃

电流密度

20 - 50 a/dm2

电压

平均6 - 12 v视生产及操作条件而有所不同

阳极电流密度

5-25a/dm2

阳极材料

含锡6%铅锡阳极

整流器

根据工作电压，一般为10 - 15 v，波纹率小于5%，如果高于5%，容易导致氢脆而需要镀后热处理除氢。

沉积速率

28 ℃，30 a/dm2；〜0.7 μm/min
